Explorando el Subsuelo: Guía Completa sobre la Sísmica de Refracción (ejemplos en Bolivia)

Sísmica de refracción en Bolivia: qué es, cuándo usarla, tiempos, entregables y cómo cotizar

Si necesitas determinar la profundidad de la roca sana para una cimentación, evaluar la excavabilidad (rippability) de un terreno o diseñar presas y carreteras, la sísmica de refracción es el método geofísico por excelencia. Su capacidad para mapear el subsuelo de forma continua reduce drásticamente la incertidumbre y los costos de perforación.

En esta guía explicamos qué es, cómo la aplicamos en GEOFISICA INTEGRAL S.R.L., un caso real de éxito, qué entregables recibes y qué información necesitas para cotizar.

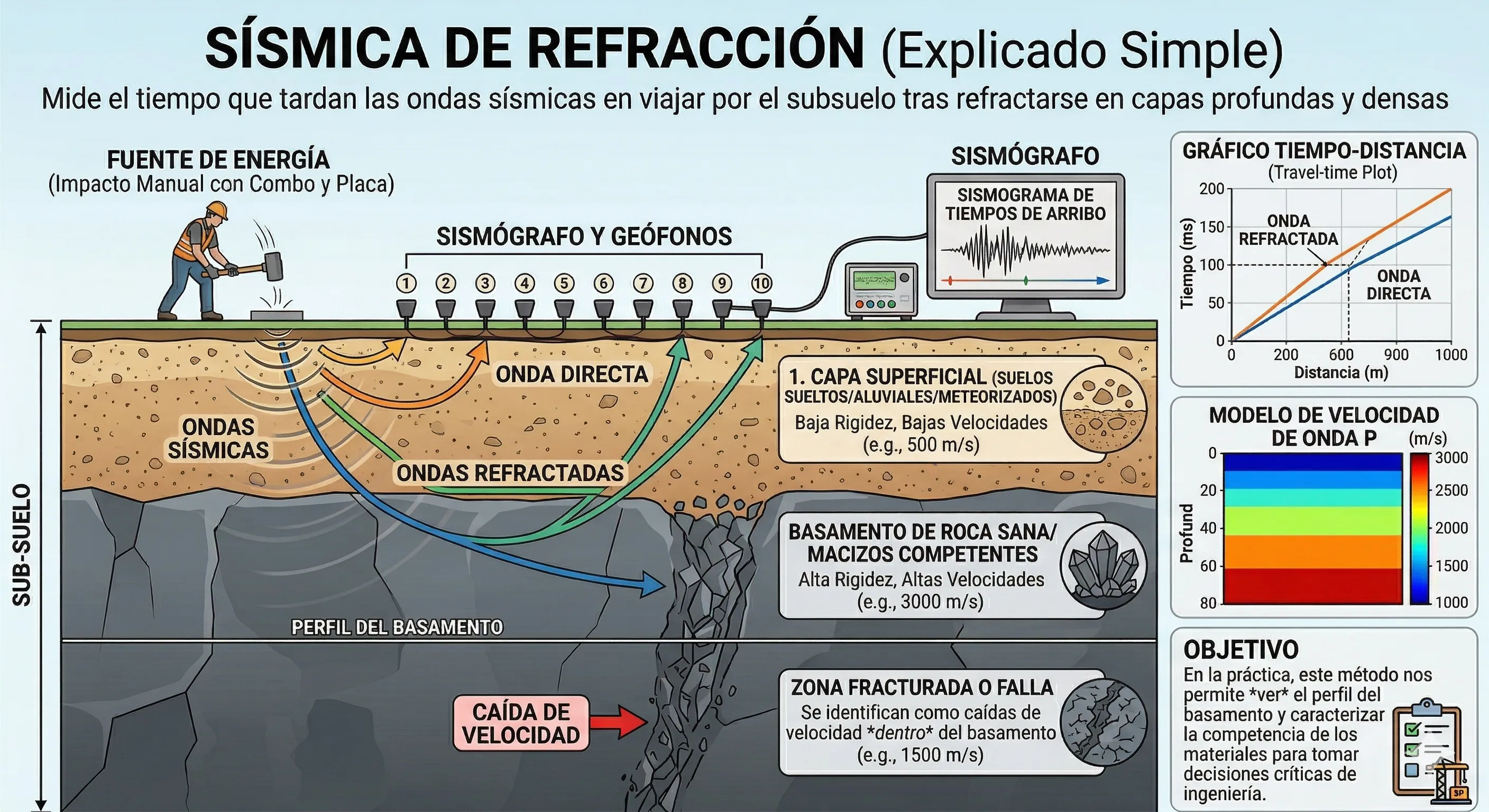

Qué es la sísmica de refracción

La sísmica de refracción mide el tiempo que tardan las ondas sísmicas (generadas superficialmente por un impacto controlado) en viajar por el subsuelo y regresar a la superficie tras refractarse en capas más profundas y densas.

La regla general es simple: la velocidad de la onda depende de la rigidez del material.

• Suelos sueltos, aluviales o meteorizados: Presentan velocidades sísmicas bajas.

• Roca sana o macizos competentes: Presentan velocidades sísmicas altas.

• Zonas fracturadas o fallas: Se identifican como caídas de velocidad dentro del basamento rocoso.

En la práctica, este método nos permite "ver" el perfil del basamento y caracterizar la competencia de los materiales para tomar decisiones críticas de ingeniería.

Diferencias entre Sísmica de Refracción y MASW (cuándo usar cada uno)

Aunque ambos usan ondas sísmicas y geófonos, miden propiedades distintas. Es vital elegir el correcto:

Casos típicos y el valor agregado de GEOFISICA INTEGRAL S.R.L.

Nuestro enfoque no es solo entregar datos, sino resolver problemas geológicos y de ingeniería.

1. Geotecnia y Obra Civil (Cimentaciones y Presas)

• Mapeo continuo de la profundidad de la roca competente.

• Identificación de zonas de debilidad o fallas ocultas bajo el suelo.

• Optimización de campañas de perforación diamantina (ubicamos los pozos donde realmente se necesitan).

2. Minería y Movimiento de Tierras (Excavabilidad / Rippability)

• Determinación de qué volumen de material se puede extraer con maquinaria pesada y dónde será necesario el uso de explosivos. Esto impacta directamente en el presupuesto de obra.

Caso Real en Bolivia: Optimización de trazado para acueducto En un proyecto reciente en la zona de los valles, el cliente necesitaba trazar una línea de tubería y presupuestar la excavación. Las perforaciones puntuales sugerían roca superficial en todo el tramo, encareciendo la obra por el supuesto uso de explosivos. Al intervenir con GEOFISICA INTEGRAL S.R.L. ejecutando perfiles de sísmica de refracción, demostramos que la roca dura estaba confinada a solo un 30% del trazado; el resto era material alterado fácilmente excavable con retroexcavadora. El valor agregado: El cliente ahorró miles de dólares en su presupuesto de movimiento de tierras y redujo sus tiempos de ejecución gracias a un modelo 2D continuo, en lugar de depender de perforaciones aisladas a ciegas.

Cómo es un estudio paso a paso

1. Planificación: Definición del objetivo (ej. profundidad esperada de la roca), longitud de líneas y logística de acceso.

2. Despliegue: Tendido del cable sísmico, plantado de geófonos e instalación del sismógrafo.

3. Adquisición: Generación de energía (golpes con combo/martillo o caída de peso) y registro de los tiempos de llegada de las ondas.

4. Procesamiento y Tomografía: Análisis de los primeros arribos (picking) e inversión matemática para crear el modelo de velocidades del subsuelo.

5. Interpretación: Traducción de las velocidades sísmicas a capas geológicas y competencias del terreno.

Entregables (lo que el cliente recibe)

• Modelos Tomográficos 2D: Secciones a color mostrando la distribución de velocidades (Vp) en profundidad.

• Perfiles Interpretados: Trazado claro de los horizontes clave (suelo, transición, roca sana).

• Tablas de Excavabilidad: Clasificación del terreno (excavable, escarificable, voladura) según los rangos de velocidad medidos.

• Informe Técnico: Integración con la geología local, conclusiones y recomendaciones directas para la obra.

Factores que definen costo y tiempo

• Longitud de las líneas y profundidad objetivo: A mayor profundidad requerida, líneas más largas y fuentes de energía más potentes.

• Topografía y desbroce: Terrenos muy accidentados o con mucha maleza requieren más tiempo de preparación (la línea debe estar despejada para plantar los geófonos).

• Accesibilidad y logística: Distancia al campamento, permisos de comunidades y seguridad.

• Nivel de ruido ambiental: Tráfico pesado o maquinaria cercana puede obligar a tomar medidas extra para limpiar la señal.

Errores comunes al contratar

• No limpiar la línea de tiro: Plantar geófonos en maleza suelta o asfalto roto genera datos ruidosos. El geófono debe estar anclado en terreno firme.

• Ignorar el ruido cultural: Hacer sísmica junto a una carretera muy transitada sin un plan de control de tráfico afecta la calidad de los sismogramas.

• Creer que reemplaza la perforación: La geofísica orienta e interpola. Lo ideal es calibrar las velocidades sísmicas con al menos una perforación o calicata de control.

Preguntas frecuentes

¿A qué profundidad llega? Depende de la longitud del tendido (spread) y la energía de la fuente. Con arreglos estándar de martillo pesado, es común investigar entre 15 y 30 metros de profundidad, ideal para geotecnia.

¿El método es invasivo o destructivo? No. La energía se genera mediante impactos controlados en placas de superficie. Es un método amigable con el medio ambiente y no deja pasivos ambientales.

¿Se puede hacer con lluvia? El equipo es resistente, pero la lluvia fuerte golpeando los geófonos genera "ruido" en los registros. Se prefiere trabajar sin precipitaciones intensas.

--------------------------------------------------------------------------------

Ejemplos de Aplicación en Bolivia

Proyecto: Construcción de Muro de Contención

Este estudio geofísico fue realizado por la empresa Geofísica Integral SRL

Objetivo del estudio: Detectar las condiciones geológicas e integridad del subsuelo para garantizar la seguridad en la construcción de un muro de contención y graderías en una zona de ladera accidentada y urbanizada

Metodología aplicada: Se utilizó una combinación de sísmica de refracción y el método MASW (Análisis Multicanal de Ondas Superficiales)

.Se desplegó una línea sísmica denominada SS-01, con una longitud de 28 metros y 15 geófonos espaciados cada 2 metros

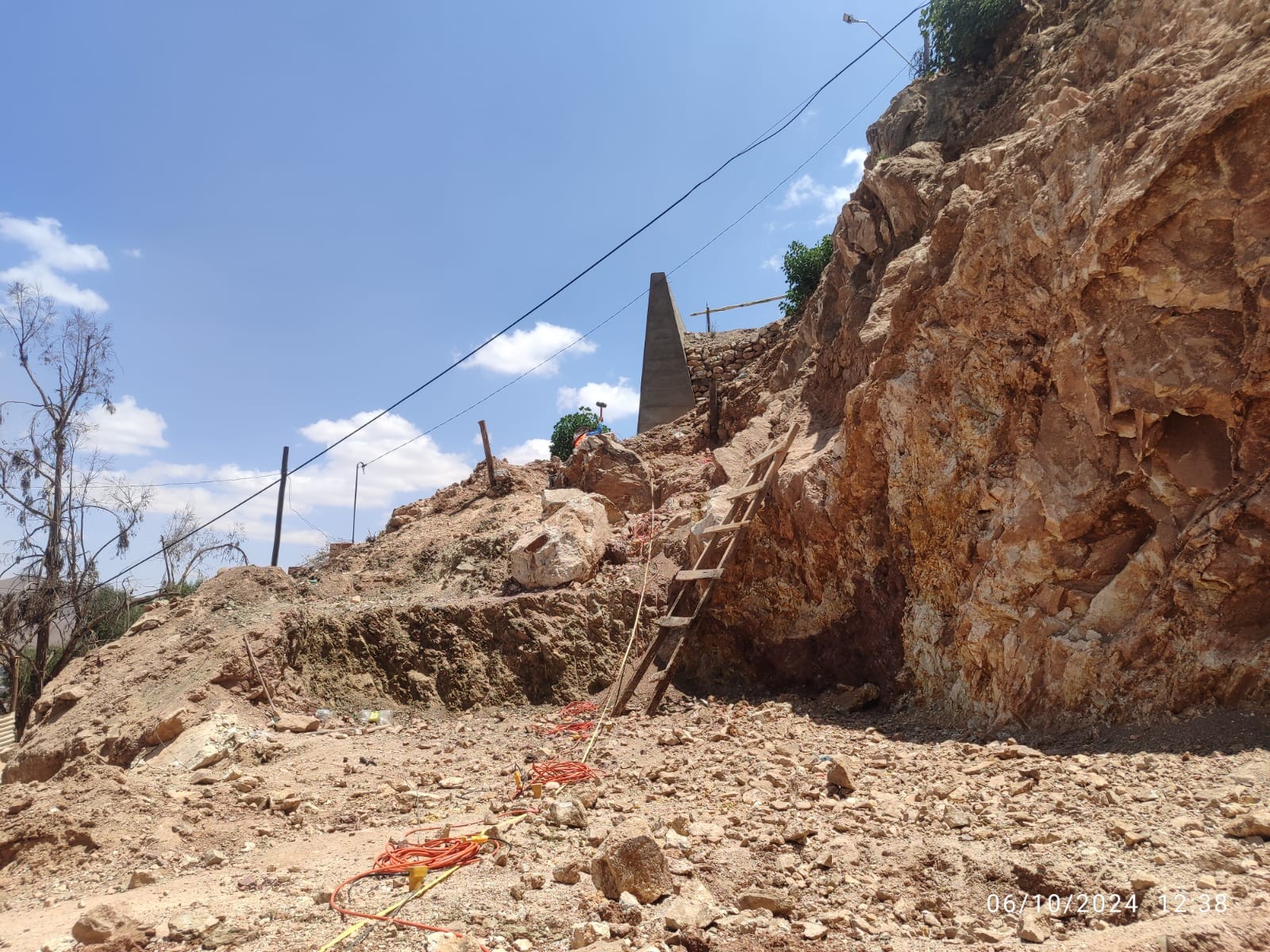

Fotografia 1. Arreglo sismico desplegado.

.

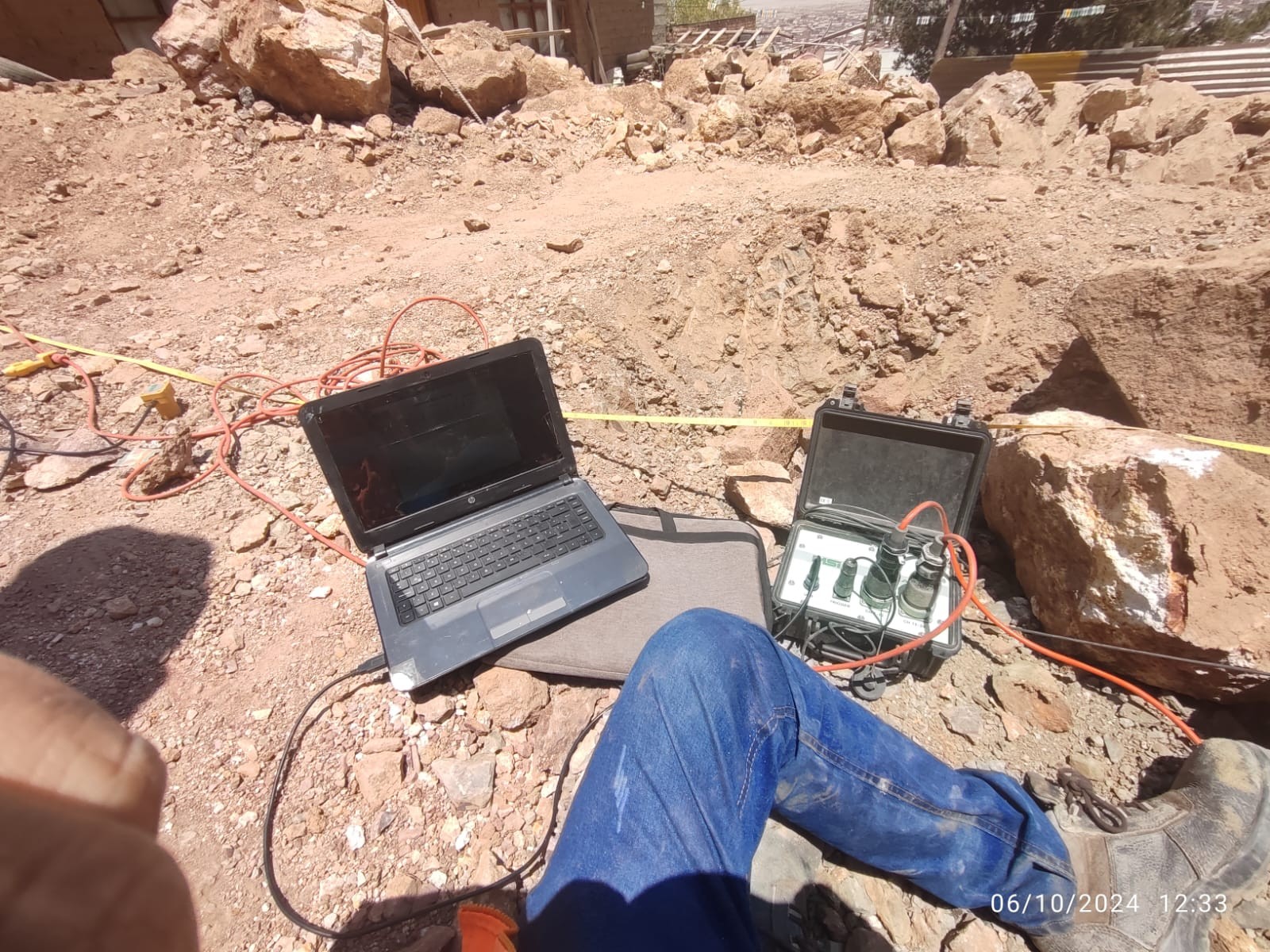

Fotografia 2. Estación de toma de datos.

Resultados Geológicos Detectados en el Sitio:

El estudio permitió identificar tres unidades litoestratigráficas principales bajo el área del proyecto en Oruro:

Depósitos Fluvio-lacustres (Qfl): Una capa superficial de edad Cuaternaria compuesta por gravas, arenas, limos y arcillas, con un espesor promedio de 2.8 metros

Complejo Oruro (Tco): De edad Terciaria, conformado por domos lávicos dacíticos y tobas dacíticas, con un espesor promedio de 25 metros

Formación Uncía (Sun): El basamento de edad Silúrica, compuesto por lutitas, areniscas y limolitas de color verde olivo

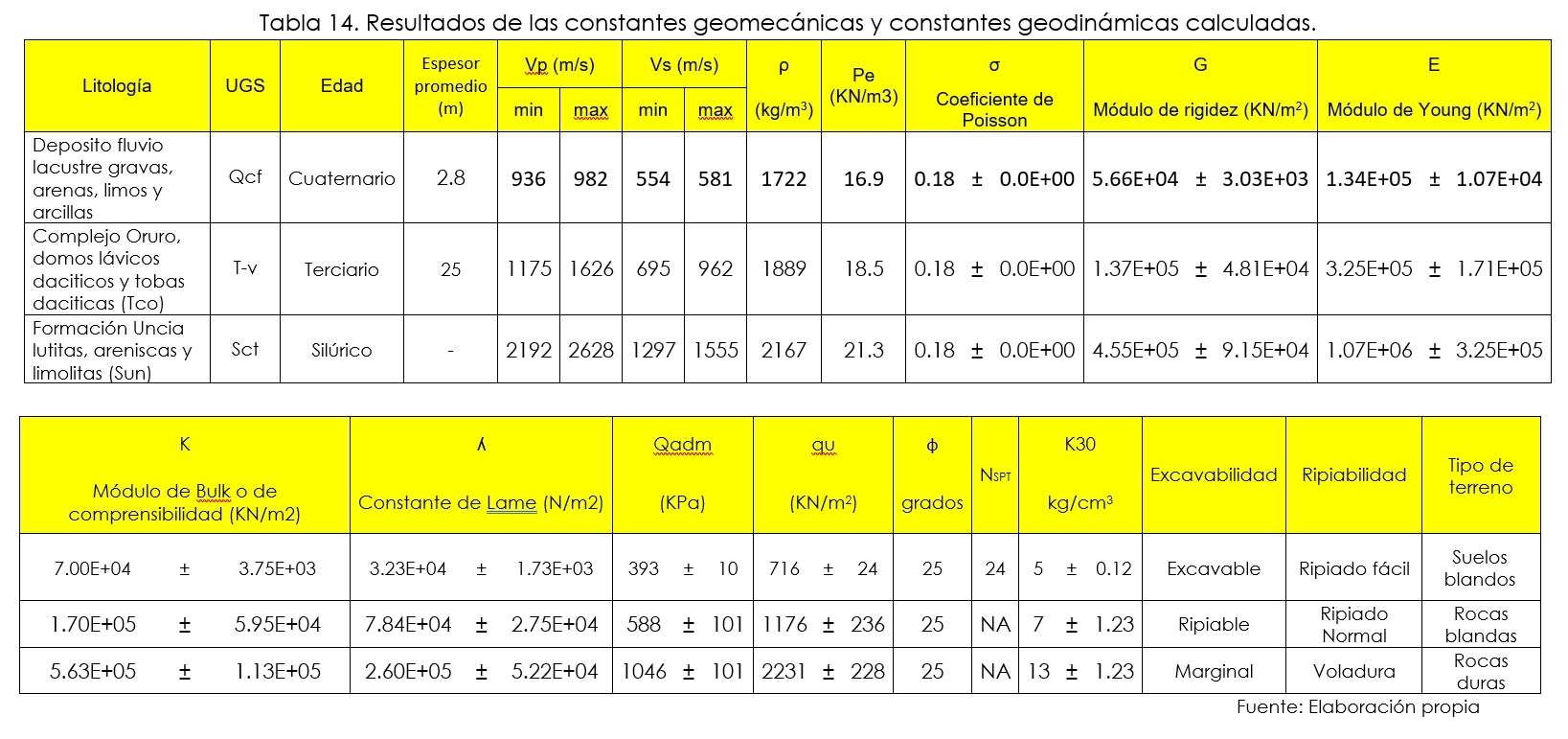

Parámetros Técnicos Obtenidos:

El análisis determinó que el terreno tiene una velocidad de onda de corte promedio (Vs30) de 848.1 m/s, lo que clasifica al suelo como Clase S1 (Roca) según la Norma Boliviana de Diseño Sísmico (NBDS 2023)

. Además, se estableció que los materiales superficiales (Qfl) son de ripiado fácil y excavables, mientras que la Formación Uncía profunda requiere voladura para su remoción

.

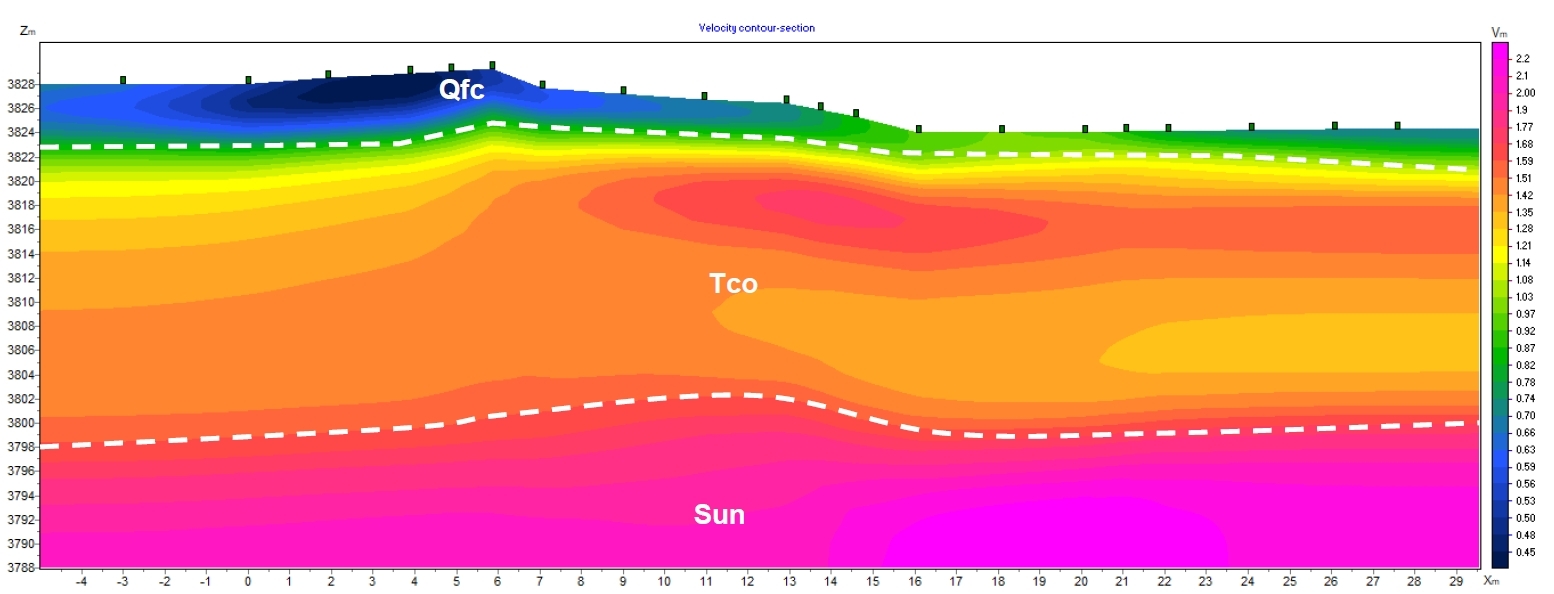

Imagen 1. Perfil de velocidades interpretado.

F

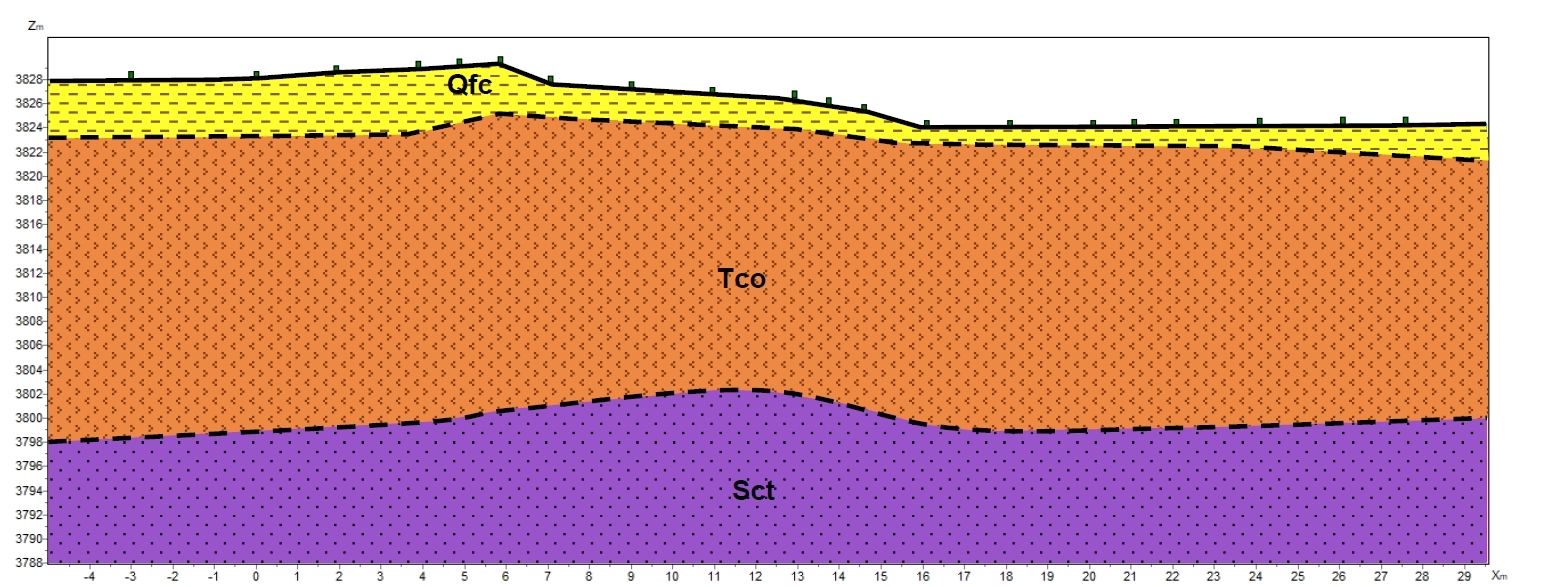

Imagen 2. Perfil geologico interpretado

Cómo cotizar tu estudio

Para darte una cotización precisa y rápida, envíanos:

• Ubicación del proyecto y accesibilidad.

• Objetivo principal (ej. "profundidad de basamento para puente" o "evaluar excavabilidad").

• Extensión aproximada del área o longitud del eje a evaluar.

• Cualquier dato previo (fotografías del terreno, topografía o pozos cercanos).

Con esto, diseñamos la geometría del arreglo sísmico y te enviamos una propuesta técnico-económica.
