Georradar (GPR) en Bolivia: qué es, cuándo usarla, tiempos, entregables y cómo cotizar

Georradar (GPR) en Bolivia: qué es, cuándo usarla, tiempos, entregables y cómo cotizar

Si necesitas detectar tuberías enterradas, evaluar el estado de un pavimento o localizar armaduras en concreto sin romper nada, el Georradar (GPR) es la herramienta tecnológica más eficiente. En GEOFISICA INTEGRAL S.R.L. utilizamos esta técnica no destructiva para reducir riesgos y optimizar tiempos en proyectos de ingeniería y construcción en toda Bolivia.

En esta guía explicamos qué es, sus aplicaciones típicas, un caso real de éxito, qué entregables recibes y qué necesitas para solicitar una cotización.Qué es el Georradar o GPR (explicado simple)

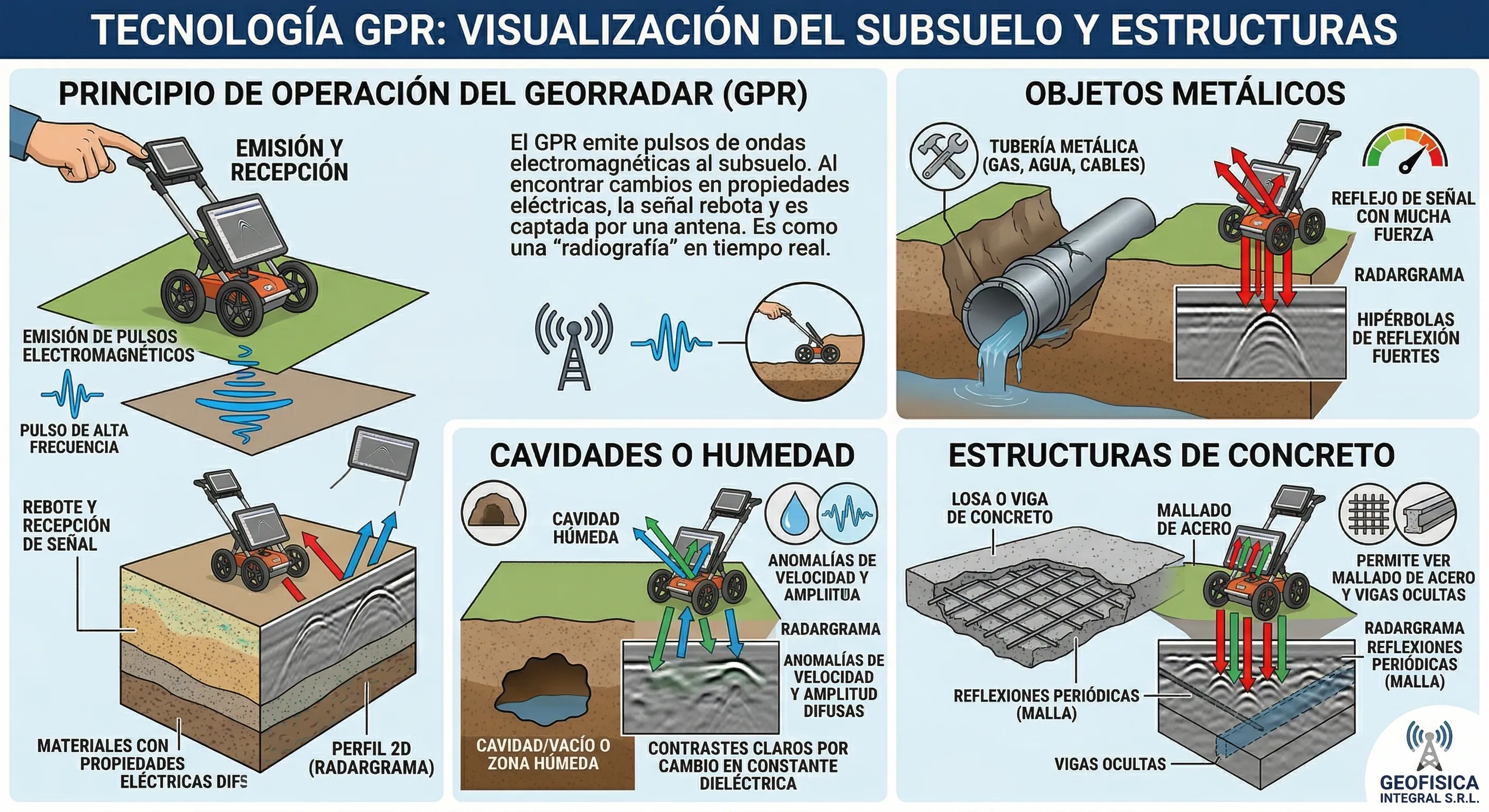

El GPR (Ground Penetrating Radar) emite pulsos de ondas electromagnéticas de alta frecuencia al subsuelo. Cuando estas ondas encuentran un cambio en las propiedades eléctricas del material (como pasar de suelo a un tubo de metal, o de concreto a un vacío), la señal rebota y es captada por una antena.

• Objetos metálicos: Reflejan la señal con mucha fuerza (tuberías, perfiles, cables).

• Cavidades o humedad: Generan contrastes claros debido al cambio en la constante dieléctrica.

• Estructuras de concreto: Permite ver el mallado de acero y vigas ocultas.

En la práctica, es como tener una "radiografía" en tiempo real del subsuelo o de las estructuras de ingeniería.

Diferencias según la Antena (Frecuencia)

A diferencia de otros métodos, el GPR depende totalmente de la antena que se use:

Casos típicos en Bolivia (los que más se buscan)

1. Detección de servicios y tuberías (Utility Mapping)

• Localización de ductos de gas, agua y cables eléctricos antes de excavar.

• Mapeo de redes de alcantarillado antiguas sin planos.

2. Ingeniería Civil y Estructuras

• Localización de acero de refuerzo en vigas y columnas.

• Detección de grietas internas o vacíos bajo pavimentos y lozas industriales.

3. Geotecnia y Geología

• Determinación del espesor de capas de pavimento o asfalto.

• Localización de cavidades naturales o antrópicas (túneles).

4. Arqueología y Forense

• Ubicación de restos arqueológicos o estructuras enterradas sin intervención física.

Caso Real: Diagnóstico Estructural(La Paz)

El Desafío: Investigar las causas de asentamientos críticos en la estructura del Bloquey evaluar la "salud" de elementos estructurales internos (vigas y columnas) en una zona de alta complejidad geológica en el Macrodistrito Centro de La Paz.

Solución Técnica aplicada por GEOFISICA INTEGRAL S.R.L.: Se implementó un estudio de Georradar (GPR) multicanal utilizando dos configuraciones de antena simultáneas:

1. Antena de 500 MHz (Blindada): Para el escaneo del subsuelo hasta 3.75 metros de profundidad, buscando oquedades, variaciones en el material de relleno y zonas de humedad que afectan la capacidad portante.



Valor Agregado y Resultados:

• Precisión en el Diagnóstico: Se identificaron anomalías en el contacto suelo-estructura sin necesidad de realizar demoliciones o excavaciones costosas.

• Optimización de Recursos: El uso de constantes dieléctricas calibradas (ε=5) para el suelo local permitió obtener un perfil real de las fundaciones, facilitando a los ingenieros estructurales el diseño de la solución de reforzamiento exacta.

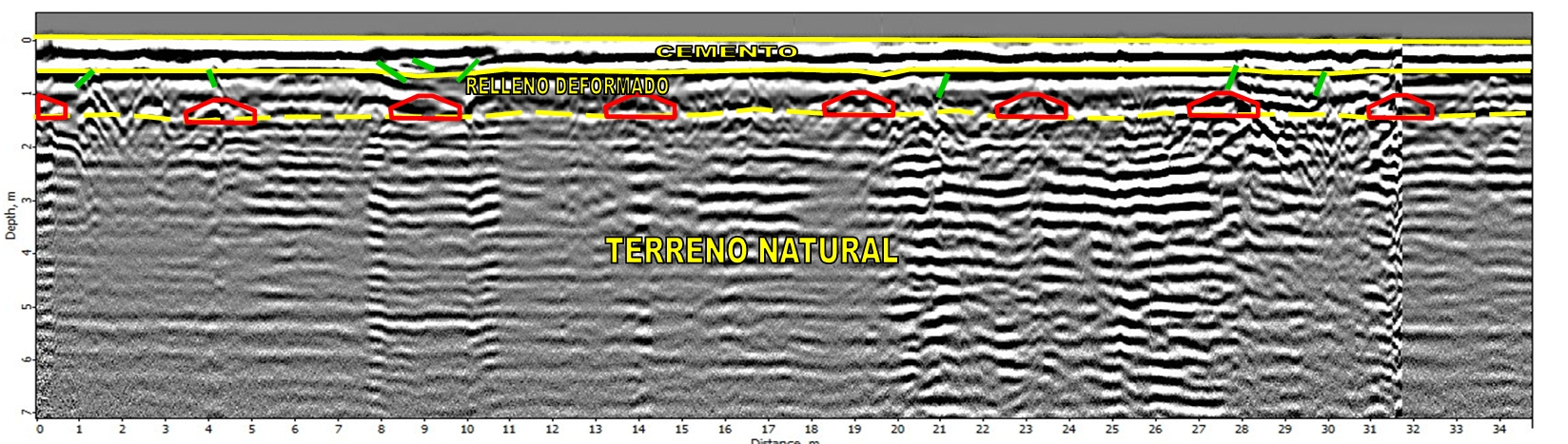

• Reducción de Incertidumbre: Se entregaron radargramas procesados con filtros "Super Fuertes" para eliminar el ruido urbano, garantizando datos limpios en un entorno con alta interferencia electromagnética.

Cómo es un estudio paso a paso

1. Planificación: Definición del área y profundidad (selección de antena).

2. Calibración: Ajuste de la velocidad de propagación según el terreno o material.

3. Adquisición: Barrido sistemático (malla) sobre la superficie.

4. Procesamiento: Filtros digitales para limpiar el ruido y resaltar las hipérbolas (objetos).

5. Interpretación: Marcado de objetivos y correlación con el entorno.

6. Informe final: Planos de ubicación y radargramas interpretados.

   Entregables (lo que el cliente recibe)

• Radargramas interpretados: Imágenes de la sección del subsuelo con marcas de objetivos.

• Planos de ubicación (CAD/GIS): Mapa con el trazado exacto de los objetos detectados.

• Reporte de profundidades: Estimación de la profundidad de cada hallazgo.

• Recomendaciones: Zonas seguras para perforar o excavar.

Factores que definen costo y tiempo

• Condiciones del suelo: Los suelos arcillosos o muy húmedos limitan la profundidad del radar (la señal se "pierde").

• Extensión del área: Metros lineales o metros cuadrados de barrido.

• Nivel de detalle: Si se requiere un informe simple o un modelo 3D de tuberías.

• Obstáculos: Presencia de escombros, maleza o tráfico denso.

Requisitos del cliente (para acelerar el trabajo)

• Superficie despejada de obstáculos y escombros.

• Referencia de qué se busca (ej: "tubería de PVC" o "armadura de acero").

• Autorizaciones de ingreso y seguridad (EPP).

Preguntas frecuentes

¿A qué profundidad llega? En Bolivia, debido a los suelos arcillosos en muchas regiones, el alcance promedio es de 2 a 4 metros con antenas de baja frecuencia. En concreto seco, las antenas altas llegan a 50 cm con precisión milimétrica.

¿Puede ver a través del metal? No. Las ondas de radar no atraviesan el metal; rebotan totalmente en él. Por eso es excelente para encontrar tuberías metálicas, pero no para ver qué hay dentro de ellas.

¿Funciona bajo el agua? No. El agua (especialmente si es salada o mineralizada) absorbe la señal del radar casi por completo.

Cómo cotizar tu estudio

Para una cotización rápida de GPR, indícanos:

1. ¿Qué buscas? (Tuberías, huecos, acero en concreto).

2. Ubicación y tipo de superficie (Tierra, asfalto, losa).

3. Profundidad estimada del objetivo.

4. Área aproximada a relevar.

Cotiza aquí: [Formulario de contacto] Links útiles: [Nuestros equipos GPR] · [Casos de éxito]
